板厚规格厚度(mm)

共板法兰制作:

标准直管由流水线上直接压制成连体法兰。

非标直管、弯头、三通、四通、配件等下料后，在单机设备上完成TDF法兰成型。

法兰角由模具直接冲压成型，安装时卡在四个角即可。

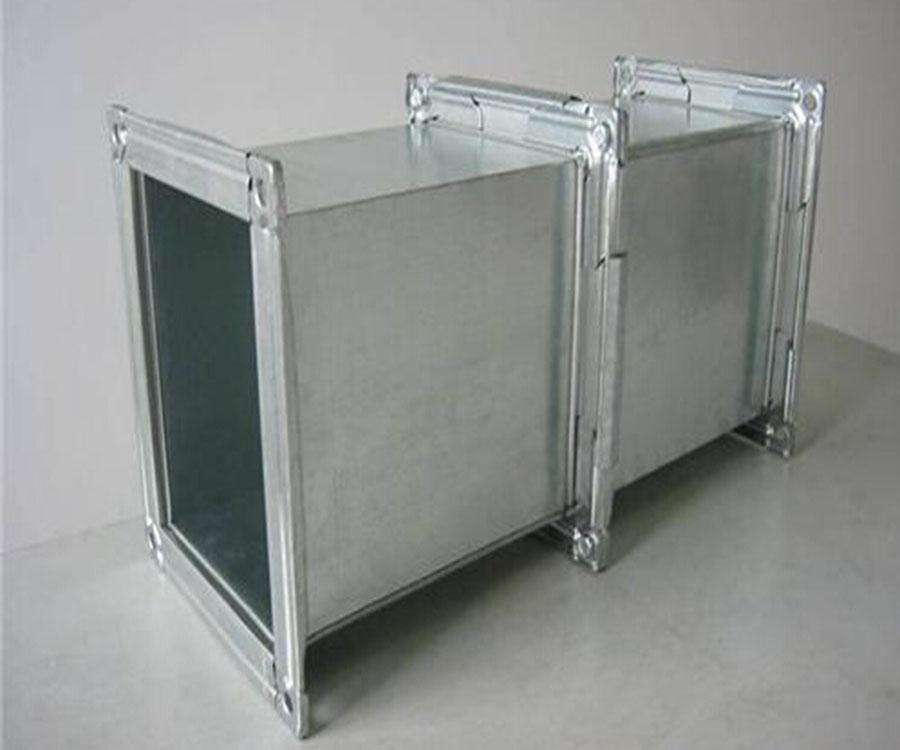

法兰间的连接用法兰卡，由镀锌钢板制作，经法兰卡成型机成型后切割成统一的尺寸供安装连接使用。TDF共板法兰因与管道钢板连成一体，不必像角钢法兰般打孔铆接，在两节管道的连接上用专用法兰卡，四角加90度法兰角后用螺栓连接。操作简单，提高了效率，外观平整、光滑，尺寸准确，互换性强，产品的质量稳定。

发展趋势

美国和欧洲等发达国家从九十年代开始采用风管的无法兰连接，目前此工艺已被广泛应用于各种工程。我国的国家标准 GB50243-2002关于《通风与空调工程施工及验收规范》中明确规定矩形风管可以采用无法兰连接工艺。北京中旅大厦、王府井饭店、上海贝尔电话公司工程项目均采用无法兰连接形式，效果良好。

近几年，作为空调、通风系统中重要组成部分的风管用量每年都在增加，对其要求也越来越高。科技的进步使得风管的制作、安装所使用的新材料、新工艺层出不穷，共板法兰风管就是其中之一。共板法兰风管生厂线已成为大型建筑安装企业的必备机具，同时能否生产共板法兰风管已成为影响承接重点暖通工程项目的重要因素。

由于前些年国内缺乏先进的加工设备，以及未得到规范的认可，绝大部分安装单位在风管的制作、安装过程中都采用角钢法兰连接，消耗了大量的角钢、焊条、螺栓、油漆等材料，以及大量的人工;制作精度、工作效率较低，生产成本较高，而且风管的制作、安装质量不易得到保证，是一种较为陈旧、落后的制作工艺。随着现行《通风与空调工程施工及质量验收规范》(GB50243-2002)对风管无法兰连接方式的认可，共板法兰风管加工流水线在国内的应用已越来越普遍。

通过与角钢法兰风管比较，对于每10㎡风管制作及安装，在相同的工期情况下，可节约劳动力60%左右，各种型钢30公斤，各种连接用螺栓10余套，防锈漆0.2公斤;风管法兰采用镀锌钢板制作，镀锌钢板用量增加约4%;采用生产线，制作精度及质量更易控制。 另外，型钢及防腐工程量的减少，减轻了油漆对环境的污染，具有较好的经济及社会效益。
