一、详细说明

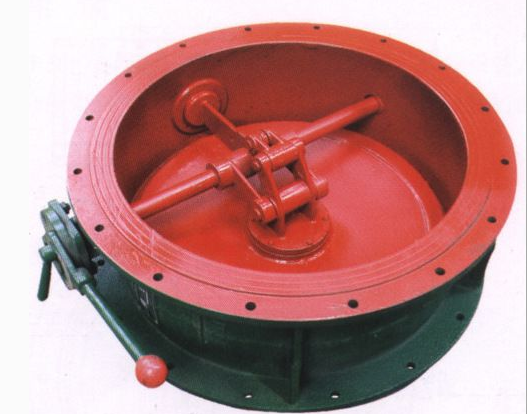

D4OJ0.5-200型手动密闭阀主要有阀体、阀瓣、传动部分组成；阀门的启闭是由传动装置通过发杆传动杠杆来松紧弹簧，再通过锁紧装置达到的；阀门关闭后须锁紧旋转装置手柄，保证密封，反之，当开启时，必须解除锁紧状态。适用范围介质为空气的管路上，为单向闭路机构。注意阀门安装于水平或垂直的管道；安装时，阀门的安装方向及标志的箭头与冲击波方向应一致；且阀门应全一或全闭，不能起调节作用。


二、用途
手动密闭阀用于转换通风方式，改变空气流程，适用于人防工程通风和排风系统。本阀适用公称压力Pn≤0.05MPa, 工作温度- 30～+40℃,相对湿度30～90％，介质为空气的管路上，作为单向闭路机构。





三、产品选用要点

1、杠杆式密闭阀门用于全开或全关的场合，双连杆密闭阀门除启闭作用外，尚有适量调节风量的功能。

2、设计时应根据连接管道的直径确定阀门的型号，然后再根据实际内径D1的数值，重新调整管径。





四、施工安装要点

1、阀门可安装在水平或垂直的管道上，应保证操作、维修或更换方便。安装方法详见国家建筑标准设计《防空地下室通风设备安装(04FK02)》中手动密闭阀门安装的相关内容或生产厂家所提供的技术资料。

2、安装前应存放在室内干燥处，使阀门板处于关闭位置，橡胶密封面上不允许染有任何油脂性物质，以防腐蚀。壳体密封面上必须涂防锈漆。

3、安装时，应保证阀门受压方向的箭头与所受冲击波方向一致;应调整开关指针，使指针位置与阀门板的实际开关位置相符合;要清洁内腔和密闭面，不允许有污物附着，未清洁前切不可启闭阀门板。





五、执行标准

工程标准

《人民防空地下室设计规范》GB50038-2005



六、相关标准图集

《防空地下室通风示例》07FK01

《防空地下室通风设备安装》07FK02
