山东中南科莱空调设备有限公司 联系人：管经理 18653458612

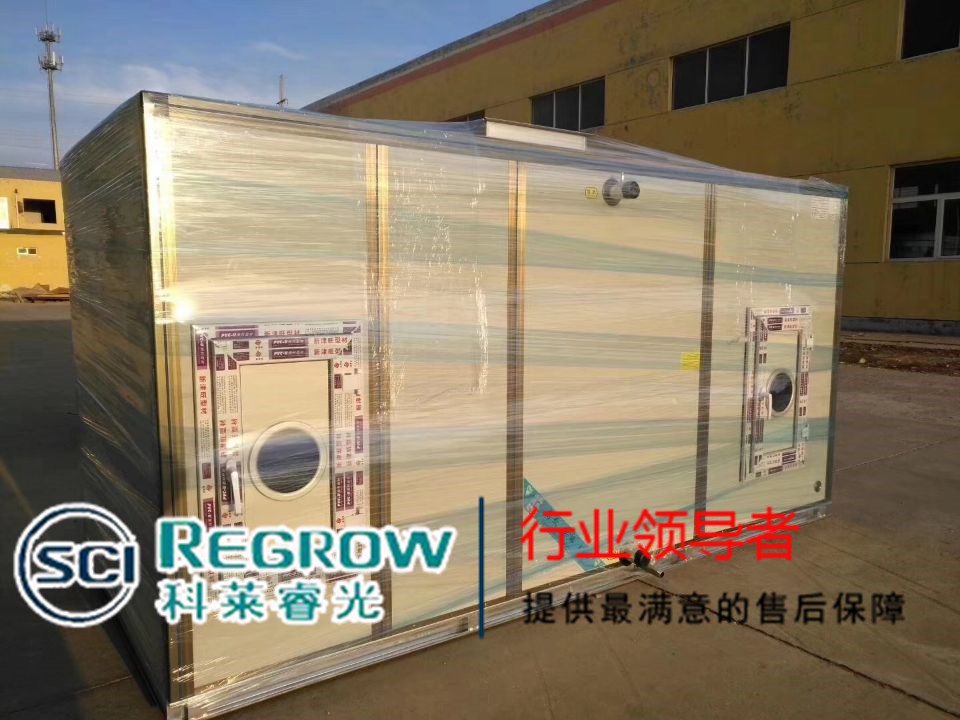

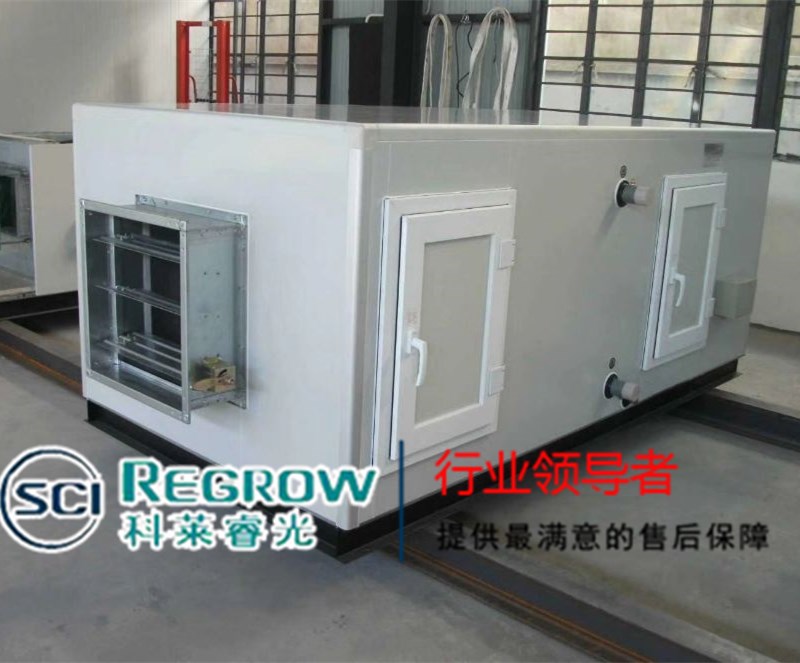

品名：组合式空调机组
材质：铝合金碳钢
规格：按客户尺寸
一、概述：
山东中南科莱空调设备有限公司以科莱睿光组合式空调机组设有先进的生产技术作业流水线，采用先进的CAD空调设计软件，有严密的QC监控系统，严格遵循ISO9001质量管理体系的规定进行管理。共有三大系列一百多种规格，本系列产品具有结构新颖、外形美观、功能齐全、组合灵活、运行平稳、设计简洁实用、安装维护方便等特点，它既可单独使用，也可与风机盘管配套补充新风，以满足舒适空调的要求。
组合式空调机组主要有新回风混合段、过滤段（粗效、中效、亚高效、高效四种形式）、中间段、表冷段、加热段（热水、蒸汽、电三种形式）、加湿段（喷淋、高压喷雾、干蒸汽加湿、湿膜加湿等）、喷淋段、风机段、消声段、出风段等段组成，可供用户选择。机组箱体为可拆装式结构，机组结构外部为特制铝合金框架，内部结构为优质钢骨架，并进行了防腐处理，面板全部采用双层优质彩钢板，框架与彩钢板之间有良好的密封措施。风机出口与箱体之间采用软连接，风机、电机平台下部装有减震器，从而使整台机组振动和噪声减少到最低值，规范的片距和水路流程，良好的加工工艺，使换热器换热效率高、重量轻、水阻力小、使用寿命长，以满足各种场合的使用要求。机组外表美观，内部坚固耐用，使用性能优越。
二、结构特点
外型流畅---平接型面板，表面连接平整，清晰流畅，美观大方。
气密性优---采用发泡密封胶条连接，确保漏风量低于3%。
结构可靠---采用特制铝合金框架结构，具有高强度及美观的优点。
防锈力强---采用优质彩钢板作面板，确保耐用可靠。
保温性好---机组面板采用聚苯乙稀保温彩钢板，具有导热系数小，保温性能好等优点。
噪声低---采用低噪声前倾多翼双进风外转子离心风机或双进风离心式外拖风机，噪声低、效率高。
换热效率高---换热器采用铜管套铝片结构，热效率高，气流效果好。
可变风量---可采用变频器控制，达到无级调速、软起动、节能等效果。
智能化---机组可内置起动控制，自动控制元件、控制阀门等，具有安装快捷简便、自动化程序高等特点。
（一）机组框架
机组采用框架式结构，其特点如下：
1、机组框架采用高强度复合式铝合金型材，选用中外合资涿州龙马铝型材有限公司铝型材，表面经硬化及磨耗处理，机械强度卓越，尺寸准确。
2、铝合金层的阳极化保护膜使其外观更佳、更耐腐蚀、耐高温。
3、机组内骨架为钢结构，并作防腐处理。因此该结构坚固耐用。
4、整个机组框架结构合理，无冷桥，其绝热性能表现卓绝、具有良好的气密性，检修和拆装都极为方便；特别是对于大型和超大型机组结构，易于进行现场组装。
5、机组的箱板采用了独特的结构，几个易产生冷桥的部件都采用了新型材料，作了特殊的处理，使机组无凝露现象产生。
（二）双层面板
机组面板为标准的双层彩钢板，面板与内骨架、外框架之间用橡塑密封条和玻璃胶密封，密封性能良好。此双层面板有如下结构特点：
1、内外面板采用阻燃性能好的上海宝钢优质镀锌板，经四面喷塑处理。
2、内外板之间的保温材料为高密度阻燃聚苯乙烯高压发泡塑料，厚度为30mm或50mm，其隔音和隔热性能均较高，使用多年不易变质。此种结构的双层板在保温、防火、强度、刚性、洁净度和隔声等各方面都具有最佳性能，传热系数小，耐高温，耐腐蚀，在应用于各种工况时均无外壳凝水现象。
（三）风机

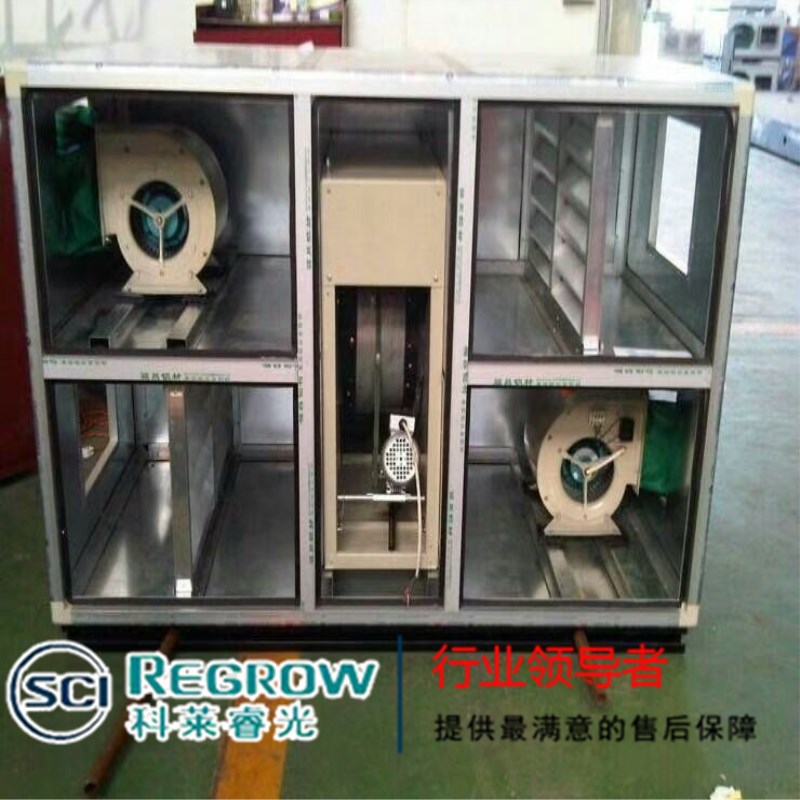

风机为双进风前倾多翼外转子离心风机或外拖风机，风机叶轮全部经严格动、静平衡试验和严格的质量检验，风机具有空气动力性能优越、能耗省、运转平稳，振动小，效率高，噪声低等优点。
风机型号齐全，可满足不同场合的风量、风压要求。根据参数用计算机进行电脑选型，可获风机的最佳工作点、风机功率和噪音级。
配套风机采用山东顺凯空调风机有限公司生产的“顺凯”牌风机。
电动机采用Y系列封闭式自扇冷式鼠笼型三相异步电动机，外壳防护等级为IP44，绝缘等级为B级。电动机振动小、噪声低、效率高、节能、运行安全可靠。
电机采用衡水电机股份有限公司生产的“猛牛”牌电机。
机组的风机与电机平台底面配有减振装置，风机出风口与柜体均采用柔性连接，从而使得整个机组的振动和噪声减到最低，以满足各种场合的使用要求。
（四）表冷器、加热器
表冷器、加热器均依据用户要求和实际的需要，利用电脑软件进行专门设计，完全自动化流水线生产，以确保表冷器、加热器最大程度的符合用户现场工况的要求。以水为介质的表冷器、加热器（冷热两用）采用铜管套铝翅片结构，翅片为正弦波纹状，交错方式排列。它由高速冲片机及送料、引伸、冲孔、翻片、切条的复合模一次性完成，连续自动化生产。U型管半自动化生产握制，机械胀管机胀管，使之铜管与翅片紧密结合，传热系数大，热效率高，进气阻力小，能满足最大范围的供冷和供热的需要。众多不同的管路循环设计方案足以为用户提供最佳的水流速度和合理的水流阻力。
铜管选用张家港宝税区港翔贸易有限公司优质铜管
铝泊采用无锡银邦铝业有限公司优质铝箔
除铜管套铝翅片表冷器、加热器（以水为介质）外，另外还有钢管绕钢片（SRZ型）和钢管绕铝片（SRL型）结构的加热器，热媒为蒸汽。钢管采用天津钢管厂生产的钢管，钢片采用的衡水钢带厂生产的优质钢带，选用时可供选择。
所有表冷器、加热器均经过2.76MPa的打压试验。
（五）过滤器
机组安装的过滤器根据甲方要求可设计粗效过滤、中效过滤、亚高效过滤、高效过滤。过滤器大框架采用优质炭素钢板析制的异形槽为外框，内装铝合金小框架，框架之间用橡塑密封条密封；粗、中效过滤为袋式过滤器或板式过滤，其滤料采用天津泰达生产的优质无纺布，结构坚固、过滤效率高、密封性能好，使用寿命长，过滤袋用水清洗次数可达12次以上。
机组过滤部位都装有容易打开的检修门，检修门封闭严密、开关方便，便于过滤器的检查、维修和更换；过滤器根据使用环境应定期清洗，以免进风阻力太大，影响机组使用效果。
（六）风机轴承
风机轴承一般为自动调心型滚珠轴承，轴承上设有加油孔，可定期对轴承加注润滑油。轴承的最短的工作寿命为十万小时。
（七）机组检修门
机组设有检修门，其结构及型式和材料与面板匹配，具有良好的密闭性能，并且与框架连接处、箱体与部件之间采用了性能良好的绝热材料。检修门转动灵活，开关方便，架架与板、检修门与框架之间设有特别密封条，密封性能好，漏风率<3%。
（八）机组减震器
采用金属螺旋橡胶减振器，安装在风机、电机平台下部。由于橡胶减震器固有频率低，静态压缩量大，承载能力强，减振效果好，且性能稳定等特点。减振装置耐油、耐水浸蚀、阻尼比小，所以机组配置减振器后，机组振动减小，噪声低，运转平稳。
标准机组的风机和电机安装在钢架的平台上，风机的出风口采用柔性风管与机组的送风口相连，柔性风管进一步降低机组的震动。
（九）加湿器
加湿器可分为干蒸气加湿器、湿膜加湿器、高压喷雾加湿器等有诸厂家加湿器可供用户选用。本次选用北京思探得电子技术公司生产的“STAND”牌干蒸气加湿器。
（十）变风量
根据用户要求，可选用普通型变频器或温控变频器调节风速、风量，或在空调机组的进风口处，选择配置风量调节阀，调节机组的风量。
（十一）智能化控制系统
我厂和山东工业大学天宇公司协作生产，引进美国的PLC及DDC系统元件，可实现智能化微机控制通过室内的温湿度反应信号，传输给中央CPU，由CPU自动支配新风阀、回风阀的开启角度，风机转速及冷水泵的供水平衡来实现自动恒湿、恒温控制。
三、安装、使用、维护
（一）机组安装
1、机组四周，尤其是检查门及接水管一侧应留有空间，供维修设备进出使用。
2、机组应放置在平整的基础上（水泥或槽钢焊成）。应高于机房地平面200～250mm，吊装机组应向冷凝水管方向稍作3°的倾斜，以使冷凝水顺利排出。
3、机房内应设有地漏，以便冷凝排放管或清洗机组时排放污水。
4、机组最下部水管为冷凝水管。与外管路正确联接，以保证冷凝水的顺利排放。
5、必须将外管路的水路冲洗干净后方可与空调器的进出水管联接，以免将换热器堵塞。机组管路联接时，不能用力过猛以免损坏换热器。
6、用冷热水作为介质的换热盘管，下部为进水口，上部为出水口，用蒸气为介质的加热盘管上部为进气口，下部为出气（水）口。
7、进出水管在机组外必须装有阀门，用以调节流量和检修时切断冷（热）水源。
9、空调器在检查电源、电压符合要求后方可与电机联接，接通后先启动一下电机，检查风机转向是否正确，如转向相反马上换相。
10、风机应接在有保护装置的电源上，机壳应接地，大于15KW时应降压启动。
11、空调器的进出风口与风道间用软接头联接，空调器不承受风道重量。
（二）机组运行
1、冷热媒应为清洁的软化水。除吊顶机组外、其他机组均为95℃~70℃热水为热源。
2、空调机组如不接风道试运行时，应将出风口堵死3/4（直吹型机组除外）；大型机组起动时，应关闭进、出风调节阀门3/4至2/3，试行正常后，再调至适当位置，以免起动电流过大，损坏电机。
3、空调器冬季运行时，如需停机必须保持换热器内的热水连续流动，并关闭新风阀，以免换热器冻坏。
4、冷水在热交换器内的流速宜调节到0.6~1.8m/s，热水在热交换器内的流速宜调节到0.5~1.5m/s。
5、空调器应有专业人员专职管理，运行中应经常定期检查机组进行情况，发现异常应及时排除，排除后方可运行。
（三）机组的维护
1、冬季不用的换热器应及时的将换热器的水放尽或采取保温措施，以防冻坏。
2、新机组运行一个月后，应全面检查皮带松紧程度及各部分螺栓是否有松动，如有以上现象重新调整固紧。
3、过滤器应经常用清洗剂清洗。过滤器两次清洗间隔时间视当地环境而定。拆卸过滤器时注意旋松固定螺丝。
4、空调器运行二至三年后应全面保养，用化学方法清除换热器水管内的水垢，用压缩空气或水冲洗换热片。
5、风机和电机的保养参见风机、电机说明书，或按常规进行维护。
四、生产、检验标准
GB/T14294-93 《组合式空调机组》
GB13326-91 《组合式空气处理机组噪声限值》
JG/T5149-91 《组合式空气处理机组试验方法》
GB/T14295 《空调过滤器》
GB10891-89 《空气处理机组安全要求》
GB/T14296-93 《空气冷却器与空气加热器》
ZBJ72019-88 《换热管、型式与基本参数》
GB50243-2002 《施工与空调工程施工与验收规范》
GBJ304-88 《通风与空调工程质量检验评定标准》
